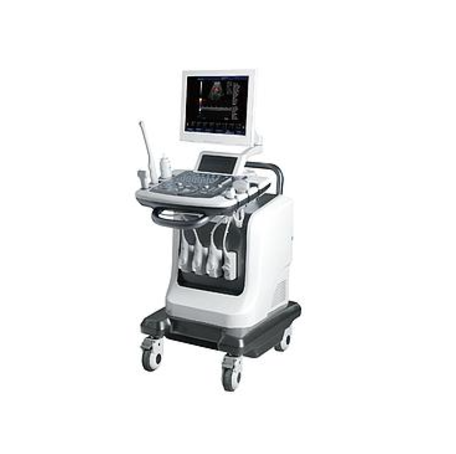

贝尔斯BESE 全数字彩色多普勒超声诊断仪 BLS-X6

‌

总体性能

• 设备用途：适用于腹部、妇科、产科、儿科、泌尿科、心脏、经阴道、浅表、血管、小器官等部位的检查3.
• 系统标准配置：包括彩色多普勒血流成像、二维灰阶成像、频谱多普勒显示分析系统（PWD 频谱多普勒）、能量多普勒成像、组织谐波成像，且具备复合成像功能，可用于所有探头，并可独立调节3.
• 测量和分析功能：具备一般测量，如距离、面积、周长、容积、角度、时间、瓣膜速度、心率、流速等；产科测量软件提供亚洲版、欧洲版、美洲版 3 种计算孕龄的产科数据库版本；还包括心脏功能测量与分析、血管血流测量与分析、自定义注释以及外周血管测量功能3.
• 输入 / 输出信号：输出信号包括 S - 视频，USB、LAN3.
• 连通性：具备医学数字图像和通信 DICOM3.0 接口部件3.
• 图像管理与记录装置：可通过硬盘、DVD-R 光盘存储进行图像管理与记录，在主机中完成病人静态图像和动态图像的存储、管理及回放3.
• 产品安全性能：电气安全满足 GB 9706.1-2007《医用电气设备 第 1 部分：安全通用要求》和 GB 9706.9-2008《医用电气设备 第 2-37 部分：超声诊断和监护设备安全专用要求》的规定；声输出安全方面，系统具备声学输出功率、机械指数、热指数显示3.

系统通用功能

• 彩色监视器：配备≥15 英寸高分辨率彩色 LCD 监视器，无闪烁，不间断逐行扫描，可上下左右任意旋转3.
• 探头接口：主机探头接口数≥4 个，4 个探头接口均可接所有探头并可互换3.

探头规格

• 可选探头群工作频率范围：2.0 - 10.0MHz3.
• 探头基波与谐波频率：所有探头的基波频率均≥5 组，谐波频率均≥5 组3.
• 谐波成像应用：能应用于配置的凸阵、线阵、微凸及腔内探头3.
• 各类型探头工作频率：腹部凸阵探头工作频率 2.0 - 10.0MHz；线阵探头工作频率 2.0 - 10.0MHz；腔内探头工作频率 2.0 - 10.0MHz；心脏探头工作频率 2.0 - 10.0MHz3.
• B/D 兼用：线阵：B/PWD，凸阵：B/PWD，扇扫：B/PWD，且配置探头具有穿刺装置3.

二维灰阶显像主要参数

• 图像放大倍数：最大放大倍数 10 倍3.
• 发射声束聚焦：焦点 4 个3.
• 接收方式：多波束信号并行处理3.
• 二维图象增益调节范围：≥150dB，连续可调3.
• 系统最大扫描深度：30cm3.
• 声束形成器：数字式声束形成器、数字式全程动态聚焦、数字式动态可变孔径及动态变迹、动态旁瓣压缩，优化发射波形，A/D≥12bit，焦点位置在成像区全程可调3.
• 回放重现：灰阶图像回放≥1000 幅3.
• 预设条件：针对不同的检查脏器，预置最佳化图像的检查条件3.
• 增益调节：B/M 可独立调节3.
• STC 分段调节：≥8 段3.
• 伪彩颜色：7 种3.
• 扇形扫描角度：10°- 50° 选择3.
• 实时诊断状态下剪贴板图像存储功能：具备3.
• 声功率：15 可视可调，步进 13.
• 可视可调动态范围：10 - 150dB3.

频谱多普勒技术要求

• 方式：脉冲波多普勒：PWD3.
• Doppler 频率：线阵：PWD，5 组频率，凸阵：PWD，5 组频率3.
• Doppler 包络测量和计算：具备3.
• 取样宽度及位置范围：宽度 1—20mm3.
• 彩色滤波器：调节脉冲重复频率时，壁滤波器可以进行相应优化调节3.
• 显示控制：具有反转显示（左 / 右；上 / 下）、B - 刷新功能3.

彩色多普勒技术要求

• Doppler 增益：100% dB，连续可调3.
• 显示方式：包括速度方差显示、能量显示、速度显示、独立方差显示，具备二维图像 / 频谱多普勒 / 彩色血流成像三同步显示功能3.
• 显示位置调整：线阵扫描感兴趣的图像范围：-10°— +10°3.
• 彩色多普勒图定量分析软件：具备血流速度分布图、血流量测量技术3.
• 同屏显示功能：具备同屏左右双幅同时显示 B+COLOR 功能
